NGFF LED тестер слотів WiFi и SSD від DeaZz

NGFF LED тестер для слотів WiFi та SSD (M.2 Key E / Key M)

⚡ НОВИНКА! Розробка та виробництво в Україні (MADE IN UKRAINE)!

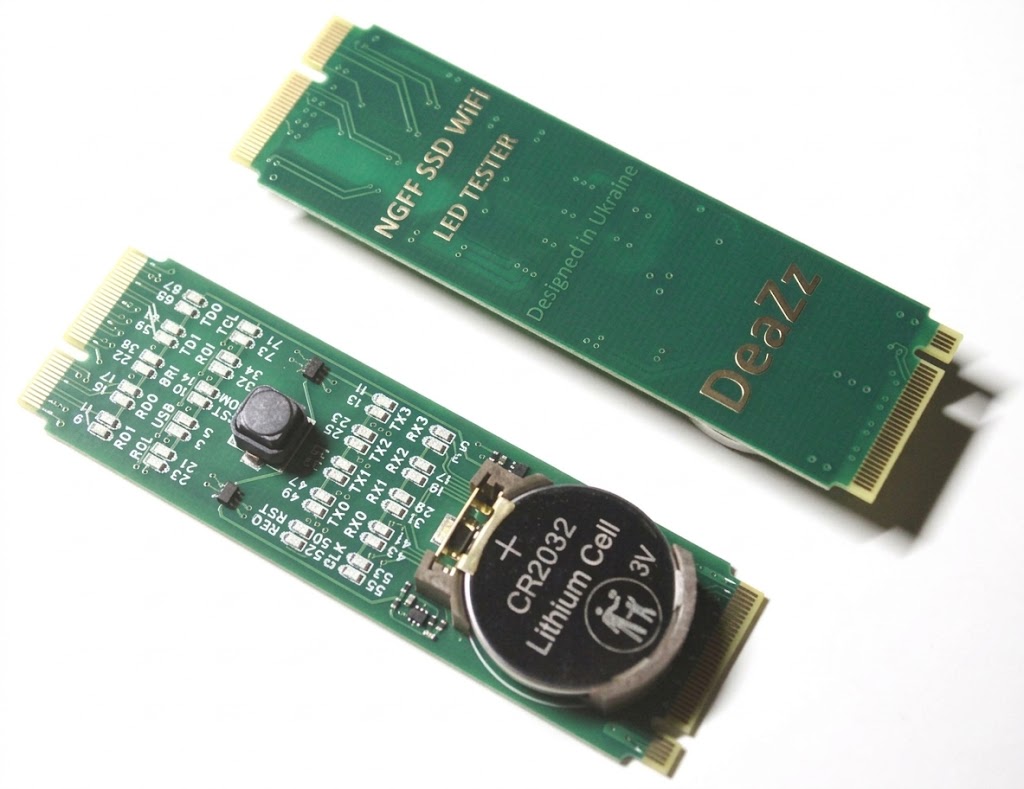

Універсальний двосторонній діагностичний LED тестер NGFF (M.2) призначений для професійної діагностики материнських плат ноутбуків і ПК. Дозволяє сервісним майстрам швидко виявляти обриви, відсутність контакту або коротке замикання сигнальних ліній між слотом і хабом/процесором (PCH / SoC).

🔹 Основні можливості та переваги:

• 🛠 Двосторонній дизайн: Одна плата використовується для діагностики як слота M.2 SSD, так и M.2 WiFi.

• ⚡ Швидка діагностика: Миттєва світлодіодна індикація стану сигнальних ліній без необхідності складних вимірювань мультиметром.

• 🔋 Автономне живлення: Працює від стандартної батарейки CR2032 (3V) (встановлюється безпосередньо на плату).

• 🇺🇦 Якісне виконання: Розроблено та виготовлено інженерами в Україні.

🛠 Особливості роботи та сумісність:

1. Сторона SSD:

   • Сумісна виключно з Key M.

2. Сторона WiFi:

   • Підтримує тільки Key E.

   • Дозволяє перевіряти інтерфейси CNVi (Intel 8th+ gen), а також лінії PCI-e x1 та USB (для Bluetooth).

3. Спільна індикація PCI-e:

   • Щоб не нагромаджувати плату зайвими деталями, світлодіоди інтерфейсу PCI-e задіяні одночасно для обох сторін (номери виводів актуальні для кожної половинки свої).

📋 Шпаргалка відповідності виводів PCI-e (SSD ↔ WiFi):

Для зручності діагностики інтерфейсу PCI-e у слоті WiFi орієнтуйтеся за назвами сигналів або використовуйте відповідність виводів:

• SSD 41 <–> 43 WiFi

• SSD 43 <–> 41 WiFi

• SSD 47 <–> 37 WiFi

• SSD 49 <–> 35 WiFi

• SSD 50 <–> 52 WiFi

• SSD 52 <–> 53 WiFi

• SSD 53 <–> 49 WiFi

• SSD 55 <–> 47 WiFi

Примітка щодо нумерації: Нумерація виводів виконана за стандартом більшості схем — з урахуванням ключа (у якому пропущено 8 виводів). Якщо у вашій документації пропуск не враховується, віднімайте 8 виводів після ключа або орієнтуйтеся за шовкографією сигналів.

💡 Поради щодо діагностики:

Яскравість світіння світлодіодів залежить від падіння напруги на конкретній платформі (Intel / AMD різних поколінь). Майстру рекомендується вивчати та порівнювати покази тестера на завідомо справних платах для формування базового досвіду діагностики.
